Taller propio de tableros

Fábrica de tableros eléctricos a medida

CYS fabrica tableros eléctricos en su propio taller: no dependemos de terceros para las partes críticas. Armamos, cableamos y certificamos tableros de distribución, fuerza, control y transferencia con marcas líderes, tiempos de respuesta rápidos y despacho a todo Chile. 20 años de experiencia en obras industriales y de misión crítica.

Cotiza tu tablero WhatsApp

DistribuciónFuerzaControlComandoTransferencia (TTA)Despacho a todo Chile

Qué fabricamos

Tableros eléctricos para industria, minería y edificaciones críticas

Diseñamos, armamos y certificamos tableros eléctricos en baja tensión a la medida de cada proyecto. Fabricación propia, marcas líderes y control de calidad en cada etapa para constructoras, industria, minería y mandantes de todo Chile.

Tipos de tableros

Fabricamos la gama completa de tableros en baja tensión para obras industriales y de misión crítica.

Distribución, fuerza y alumbrado
Control y comando, transferencia (TTA) y empalmes

Fabricación en taller propio

No dependemos de terceros para las partes críticas: todo el proceso se ejecuta en nuestras propias instalaciones.

Armado, cableado y certificación en taller
Control de calidad en cada etapa

Integración y marcas

Integramos componentes de marcas líderes, con stock y tiempos de respuesta rápidos para no frenar tu obra.

Integrador oficial Legrand. También Schneider Electric, Bticino y Phoenix Contact
Tiempos de respuesta rápidos

Fabricación propia

Nuestro taller de tableros

No hablamos en abstracto: fabricamos los tableros en nuestras propias instalaciones, con control de calidad en cada etapa. Así aseguramos plazos, trazabilidad y un estándar consistente para cada proyecto en todo Chile.

Fabricación y cableado de tableros eléctricos en el taller de CYS — **Armado y cableado**Fabricación de tableros de distribución, fuerza y control en taller propio.

Técnico de CYS conectando y certificando un tablero de control — **Certificación y control**Técnicos especializados verifican cada conexión con control de calidad en cada etapa.

Trabajo terminado

Así sale un tablero de nuestro taller

Fotos de tableros que fabricamos, no de catálogo. Lo que se ve es el estándar con el que trabajamos en hospitales, CESFAM y establecimientos educacionales, aplicado a cada proyecto.

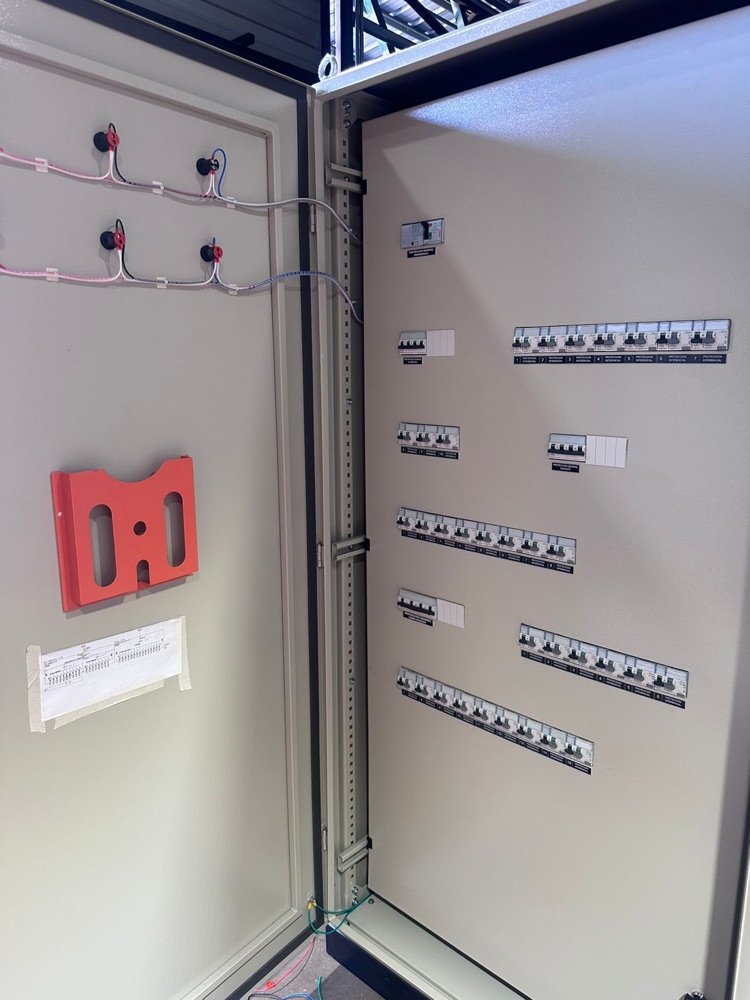

Tablero eléctrico de CYS con la puerta abierta: frente muerto con las protecciones rotuladas y el diagrama unilineal guardado dentro del tablero — **Frente muerto y plano a bordo**Cada protección rotulada, y el diagrama unilineal dentro del tablero para quien venga después.

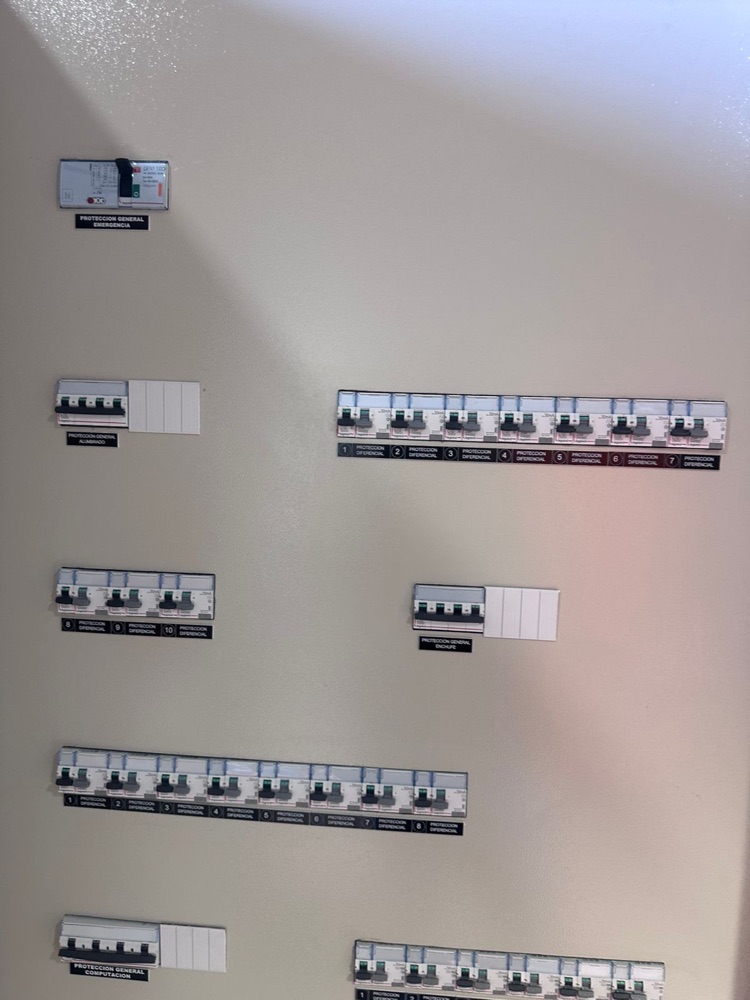

Detalle del frente de un tablero CYS con las protecciones diferenciales numeradas y rotuladas una por una — **Rotulado circuito por circuito**Alumbrado, enchufes, computación y emergencia identificados uno a uno, no por color de cable.

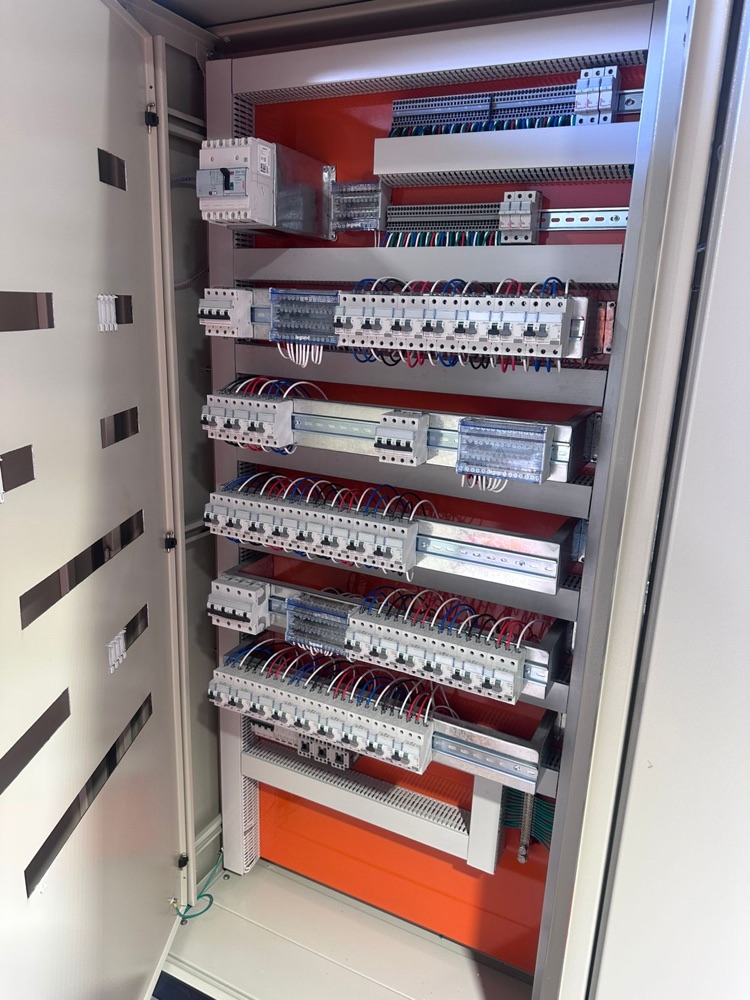

Interior de un tablero de distribución armado por CYS sobre riel DIN con peines y bornes Legrand — **Armado sobre riel Legrand**Somos integrador oficial Legrand: peines de distribución, bornes y protecciones de la misma línea.

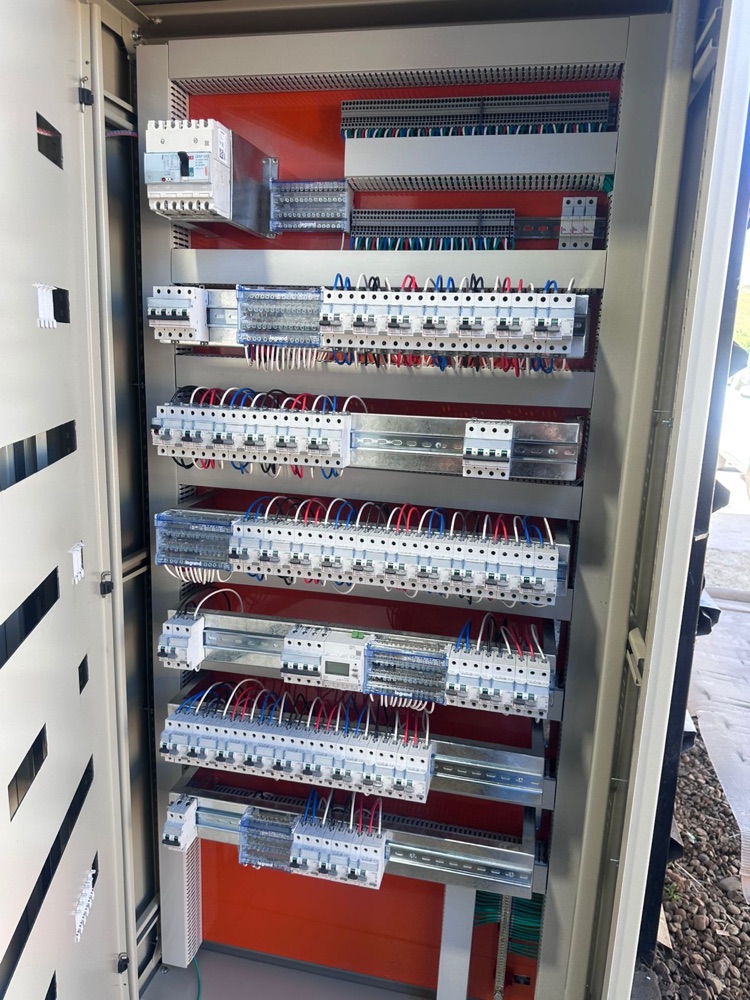

Tablero eléctrico de CYS terminado en el taller, con el cableado peinado y numerado fila por fila — **Cableado peinado y numerado**El cable ordenado no es estética: es lo que permite intervenir un circuito sin apagar el resto.

Por qué CYS

Un fabricante que responde y respalda cada tablero

01

Taller propio

Fabricamos los tableros nosotros mismos: no dependemos de terceros para las partes críticas, lo que asegura plazos y estándar.

02

Tiempos de respuesta rápidos

Con proceso propio e integración de marcas líderes entregamos cotizaciones y tableros en plazos acotados para no frenar tu obra.

03

20 años y estándar crítico

Dos décadas fabricando para industria, minería, salud, educación y edificios, con estándar apto para edificaciones críticas.

Preguntas frecuentes

Fabricación de tableros eléctricos

¿Qué norma deben cumplir los tableros eléctricos en Chile?

El pliego técnico normativo RIC N°02 de la SEC, "Tableros eléctricos", dictado bajo el DS 8/2019, que toma como referencia la serie internacional IEC 61439 de conjuntos de maniobra y mando de baja tensión. El RIC N°02 reemplazó a la NCh Elec. 4/2003 a partir del 12 de julio de 2021: si unas bases de licitación todavía exigen la NCh 4/2003, están citando una norma derogada.

¿Por qué conviene una empresa de tableros con taller propio?

Por el plazo y por el control. Cuando el tablero se compra a un tercero, cualquier modificación del proyecto —una carga que se agrega, un alimentador que cambia de sección— entra en la cola de otra empresa. Al fabricarlo nosotros ajustamos el tablero y seguimos, y además el mismo equipo que lo armó es el que lo instala y lo pone en servicio en obra.

¿Qué documentación entregan con el tablero?

Diagrama unilineal en la puerta, marcado e identificación de todos los circuitos, protocolo de las verificaciones realizadas en taller y las fichas técnicas de los componentes. Es lo que la inspección técnica revisa en la recepción y lo que permite intervenir el tablero años después sin adivinar qué alimenta cada salida.

¿Qué tipos de tableros fabrican?

Fabricamos tableros de distribución, fuerza, control y comando, alumbrado, transferencia automática (TTA) y empalmes, todos en baja tensión y a la medida de cada proyecto.

¿Despachan a todo Chile?

Sí. Somos una fábrica nacional: armamos, cableamos y certificamos en nuestro taller propio y despachamos a obras en todo Chile.

¿Con qué marcas integran los tableros?

Integramos componentes de marcas líderes como Schneider Electric, Legrand/Bticino y Phoenix Contact, con tiempos de respuesta rápidos.

¿Fabrican tableros para industria, minería y hospitales?

Sí. Fabricamos tableros para industria, minería, salud (hospitales y CESFAM), educación, edificios y obras mayores, con estándar apto para edificaciones críticas.

Qué exige la norma

Qué convierte a un gabinete en un tablero conforme

Un tablero no es una caja con automáticos adentro. Es un conjunto que debe estar diseñado, armado y verificado contra una norma, y esa es la diferencia entre un tablero que pasa la recepción y uno que la ITO rechaza.

Pliego RIC N°02, Tableros eléctricos

Es el pliego técnico normativo de la SEC que rige los tableros en Chile, dictado bajo el DS 8/2019. Fija cómo se identifican los circuitos, la separación entre barras y conductores, los grados de protección según el ambiente y la documentación que debe acompañar al tablero. Reemplazó a la antigua NCh Elec. 4/2003 a partir del 12 de julio de 2021, y todavía hay bases de licitación que citan la norma derogada.

Serie IEC 61439

Es la norma internacional de conjuntos de maniobra y mando de baja tensión que el RIC N°02 toma como referencia. Distingue entre el fabricante original, que define y verifica el diseño, y el fabricante del conjunto, que arma cada tablero respetando esa verificación. Por eso importa quién arma: un gabinete montado fuera de esa lógica no es un tablero conforme, aunque use componentes de marca.

Lo que entregamos con cada tablero

Diagrama unilineal en la puerta, marcado e identificación de cada circuito, protocolo de las verificaciones realizadas y las fichas técnicas de los componentes. Es la carpeta que la inspección técnica pide en la recepción y la que después permite intervenir el tablero sin adivinar qué alimenta cada salida.

Si estás preparando unas bases o revisando una oferta, en nuestra guía del DS 8/2019 y los pliegos RIC explicamos qué pliego aplica a cada materia y por qué citar la NCh 4/2003 hoy es citar una norma que ya no rige.

De la ingeniería a la obra

Cómo fabricamos un tablero, paso a paso

Somos una empresa de tableros eléctricos con taller propio, y eso cambia los plazos: cuando en obra aparece una modificación de última hora, no dependemos de la agenda de un tercero.

1. Ingeniería y unilineal

Partimos del proyecto eléctrico y de la demanda real de la instalación. Definimos barras, protecciones, reservas y grado de protección según dónde va a vivir el tablero: no es lo mismo una sala eléctrica climatizada que un patio de faena con polvo y salinidad.

2. Gabinete y montaje

Preparamos el gabinete, montamos rieles y componentes, y ejecutamos el cableado con identificación en ambos extremos. Las barras se dimensionan por corriente y por esfuerzo de cortocircuito, no por costumbre.

3. Verificación y despacho

Antes de salir del taller cada tablero se revisa: continuidad, apriete de conexiones, funcionamiento de las maniobras y correspondencia con el unilineal. Se despacha marcado, con su documentación, y lo integramos en obra junto al resto de la instalación eléctrica.

Dónde instalamos

Instalaciones eléctricas por ciudad

Fabricamos los tableros en nuestro taller y los integramos en obra junto al resto de la instalación eléctrica.

Instalaciones eléctricas en La Serena y Coquimbo Instalaciones eléctricas en Copiapó y Atacama Instalaciones eléctricas en Santiago Instalaciones eléctricas en Valparaíso y Viña del Mar Instalaciones eléctricas en Antofagasta Instalaciones eléctricas en Calama Instalaciones eléctricas en Iquique Cambio de tablero eléctrico Obras mayores en todo Chile

Recursos

Guías técnicas de normativa

Explicamos la normativa chilena que aplica a cada proyecto, con las fuentes oficiales a la vista.

Guía técnica

Conversemos

Cotiza tu tablero eléctrico

Cuéntanos qué tablero necesitas y te respondemos dentro del día hábil con una propuesta técnica a tu medida, lista para fabricación en taller propio y despacho a todo Chile.
